Domácí bastlírna: Skiset na Croozer 535

Náklady na materiál jsou přibližně 800 Kč, množství práce 8 hodin.

K výrobě stačí běžné domácí nářadí, tedy žádná svářečka – jen středně velký svěrák na pevném stole, sada nářadí (inbusy, klíče, šroubováky), pilka na železo, plynový hořák (pokud máte doma jen varnou desku, stačí outdoorový vařič), větší kleště, kladivo, vrtačka, sada vrtáků do železa (HSS), pilník a nějaký spojovací materiál z lépe vybaveného hobbymarketu.

Na nákupní seznam si napíšeme:

Opasek. Na obrázku je použitý výstrojový opasek Armády České republiky, ale v prodejnách pro řemeslníky se sežene i civilní verze. Stačí bez polstrování, přes zimní oblečení to vůbec nevadí. Tedy 1x silnější opasek z umělé tkaniny.

Materiál:
* 2 x šroub M8 x 25 mm s čočkovou hlavou bez drážky
* 4 x podložka (přesahující oko se závitem)
* 2 x samojistící matka.

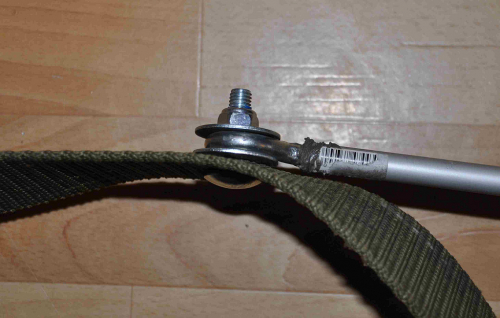

Do opasku vypálíme na bočních stranách díry rozžhaveným kovovým předmětem s průměrem 8 mm. Do děr vložíme šrouby, které provlečeme oky se závitem. Samojistící matky dotáhneme tak, aby se oka volně protáčela.

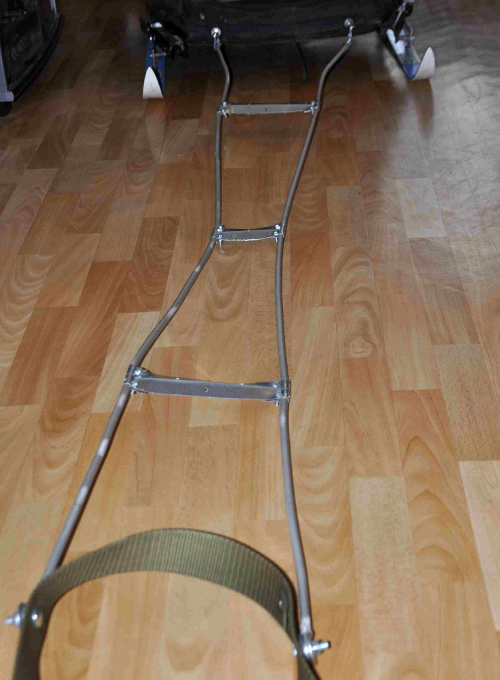

Oj. Asi nejefektivnější je udělat jakýsi žebřík z plechových profilů jako na obrázku.

Materiál:
* 2x hliníková trubka 2000 x 10 mm (případně silnější, pevnější)
* 4x oko se závitem (tedy na každý konec jedno, s vhodným průměrem tak, aby se do trubky nasunulo co nejtěsněji). * Případně pořídíme hák se závitem, který ohneme ve svěráku do tvaru oka.
* Lepidlo na kov, nejlépe dvousložkové
* Plech, např. L profil na sádrokartony
* 12x šroub M5 x 20 mm (+ matky, podložky) na "žebřík."

Rozdělaným lepidlem namažeme 4x dřík ok se závitem a vnitřky trubek. Dříky ok přilepíme dovnitř – na obou koncích tak, aby vyčnívala jen oka. Na druhém konci oka pootočíme o 90°. Ještě zbývá zpevnit pár trubek oje, aby se oj při tlačení (například při jízdě z kopce) nerozjížděla, a tím neohýbala.

Lyže s držáky. Z vozíku sundáme přední a zadní nárazník, kola, cyklistickou oj a parkovací brzdu. Nejprve si připravíme držáky lyží na vozík, abychom věděli, kam máme vrtat do lyží.

Materiál:
* Lyže: Například starší extra dlouhé Artisky z bazaru. Lépe dřevěné, ale vruty drží i v lyžích se sklolaminátem. Lyže uřízneme tak, aby nám z nich zbylo asi 115 cm.
* 6x úhelníkový profil délky 9 cm, plech – na přední držák
* 2x plochý profil délky 12 cm, plech – na přední držák

Dále budeme potřebovat:
* 6x M6 x 45 mm (s inbusovou hlavou), aby se nám skiset cestách lépe skládal a rozebíral
* 8x M6 x 35 mm (taktéž s inbusovou hlavou)
* 4x karosářská podložka více podložek M6 (cca 70 ks)
* 14 ks samojistících matek M6 8 x M3 x 10 mm (matka, šroub, podložka) – případně máme-li nýtovačku, tak spoj plechových profilů předních držáků přinýtujeme.
* 10 menších vrutů do dřeva (na zadní úchyty, délka 20 mm) a 16 ještě menších (na přední držáky, délka 10 mm) obdélníkový dutý železný profil 10 x 20 x 2000 mm – na zadní držáky (pokud seženeme, tak stačí metr).

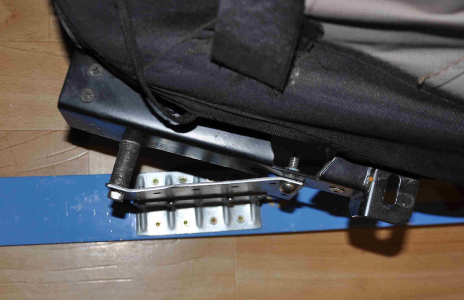

Plochý plechový profil na přední držák naohýbeme dle obrázku. Úchyt na Croozeru je totiž zkosený. To zvládneme dobře mířenými údery kladivem do profilu ve svěráku za studena a poté vyvrtáme díry.

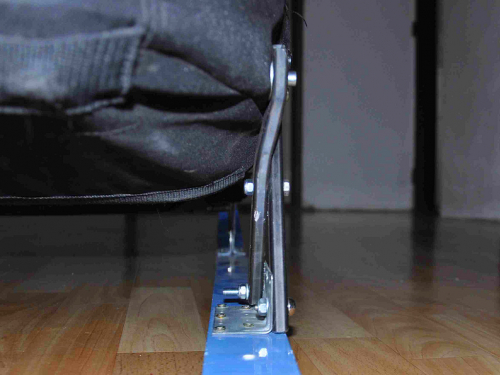

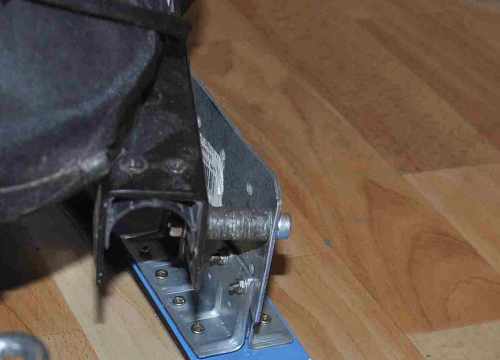

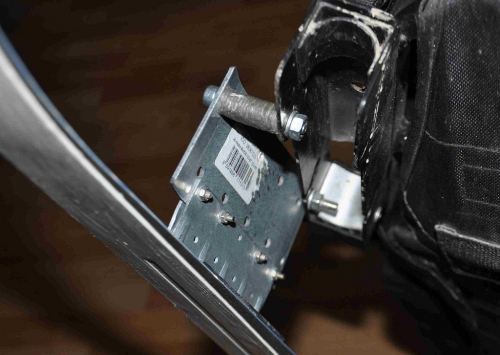

Upevnění na vozík se neobešlo bez vyvrtání po jedné díře na každé straně do úchytu Croozeru. Druhou díru použijeme již stávající – tu, do které v létě strkáme pojistku oje. Ohnutý profil předního držáku přišroubujeme k Croozeru 2x šroubem M6. Držáky lyží je třeba oproti zkoseným úchytům na Croozeru notně vypodložkovat, aby šly rovnoběžně. Doporučuji poté podložky k sobě přilepit lepidlem na kov, aby se při montáži na sněhu nerozsypaly.

Na zadní držáky lyží budeme potřebovat kovářskou práci. Nejprve si nařežeme obdélníkové profily 4 x 185 mm, přičemž řez na spodní straně bude zkosený cca 30°. Poté jeden z obdélníkových profilů pro každou stranu chytneme do kleští a důkladně nahřejeme nad plynem (nemusí to být úplně doruda), cca 10 minut.

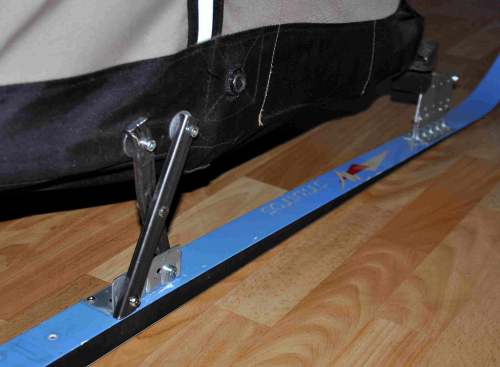

Poté za pomocí kladiva a kovadliny na svěráku vykoveme vzpěru držáku lyží pro každou stranu, viz tvar na obrázku.

Do obdélníkových profilů vyvrtáme potřebné díry pro šrouby M6, stejně tak do plechových úhelníkových profilů. Díry pro vruty by již měly být na profilech z výroby. Namontujeme držáky lyží na vozík, a to do děr po sundané parkovací brzdě. Pod šrouby dáme velké podložky bez ostrých hran. Při montáži držáků na rám vozíku nedotahujeme matky úplně na maximum – profily trubek rámu by mohly zploštět. Samojistící matice by měly povolení zabránit. [

Poté si nakreslíme na lyže montážní body a můžeme do nich začít vrtat. Pozor, zvláště vepředu, aby vrták neprojel skrz skluznici. Vepředu budou vruty držet velmi mělce, tak se nabízí spoj zpevnit ještě lepidlem. Je dobré vyvrtat díru o dost užší než je vrut. Pokud se začne po zašroubování vrutu skluznice boulit, je třeba vrut vyšroubovat, zkrátit a zkusit zašroubovat znovu.

Po montáži je třeba změřit geometrii, aby lyže šly rovnoběžně a případné rozdíly srovnat podložkami mezi rámem a držáky.

Do vozíku ještě koupíme a namontujeme:
* 2x tažné oko se závitem (2x M5 x cca 50 mm + 4x matka a 4x podložka), případně háky, které ohneme do tvaru oka. Do děr, které vepředu vznikly po odmontovaném nárazníku.

Matky lehce dotáhneme z obou stran. Tažná oka můžeme koupit a namontovat i dozadu pro případ, že bychom museli vozík spouštět z prudšího svahu. Spoj ok oje a ok vozíku lze provázat horolezeckou 8mm šňůrou. Malé karabiny se zámkem z hobbymarketu se pro spoj neosvědčily, praskají.

Doporučujeme na urolbované trasy

Doma vyrobený skiset na cyklovozík má nižší světlou výšku než prodávané skisety. Počítá se ale spíše s jízdou po urolbovaných cestách. Navíc je tím vozík s lyžemi stabilnější. Pokud by bylo třeba mít podvozek více zvednutý, přední držáky lyží by musely být vyrobeny z obdélníkových místo plechových profilů, kvůli pevnosti.
